Tell-Tale įtrūkimo pakopos ir poslinkio indikatorius

Aprašymas

Tell-Tale įtrūkimo pakopos ir poslinkio indikatorius skirtas konstrukcijų judėjimui stebėti, kai įtrūkimo kraštai pasislenka ne tik paviršiaus plokštumoje, bet ir statmenai paviršiui – susidaro pakopa. Pavyzdžiui, viena įtrūkusių grindų pusė pakyla, o sienoje vienas įtrūkimo kraštas išsikiša kito atžvilgiu.

Ką galima stebėti?

• Pakopos dydžio pokytį: santykinį įtrūkimo kraštų poslinkį statmenai stebimam paviršiui.
• Įtrūkimo atsivėrimą arba užsidarymą: poslinkį paviršiaus plokštumoje pagal pritvirtintos skalės kryptį.

Ant horizontalių grindų pakopos pokytis reiškia aukščio skirtumo pokytį. Ant vertikalios sienos tai yra vienos įtrūkimo pusės išsikišimo arba įdubimo kitos pusės atžvilgiu pokytis. Todėl matavimo kryptys apibūdinamos pagal stebimą paviršių, o ne vien žodžiais „horizontaliai“ ir „vertikaliai“.

Kuo skiriasi nuo plokštuminio indikatoriaus?

Plokštuminis indikatorius stebi judėjimą dviem kryptimis tame pačiame paviršiuje. Šio modelio išskirtinumas – galimybė stebėti judėjimą iš paviršiaus plokštumos, t. y. pakopą tarp įtrūkimo kraštų. Jis nėra visų trijų erdvinių poslinkio komponenčių matuoklis.

Kaip atliekamas stebėjimas?

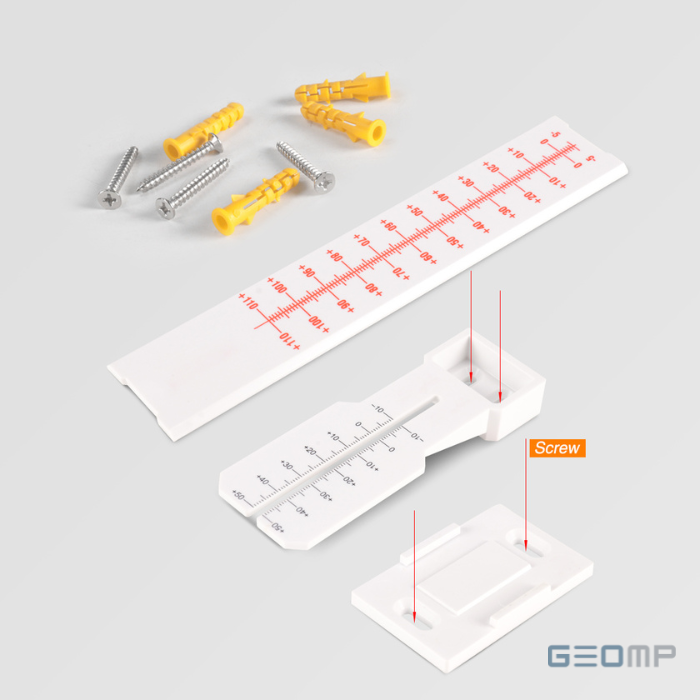

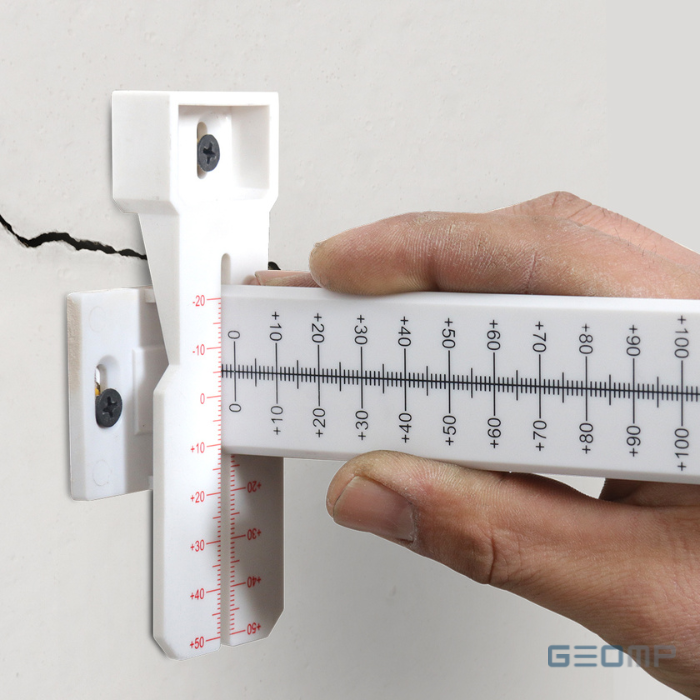

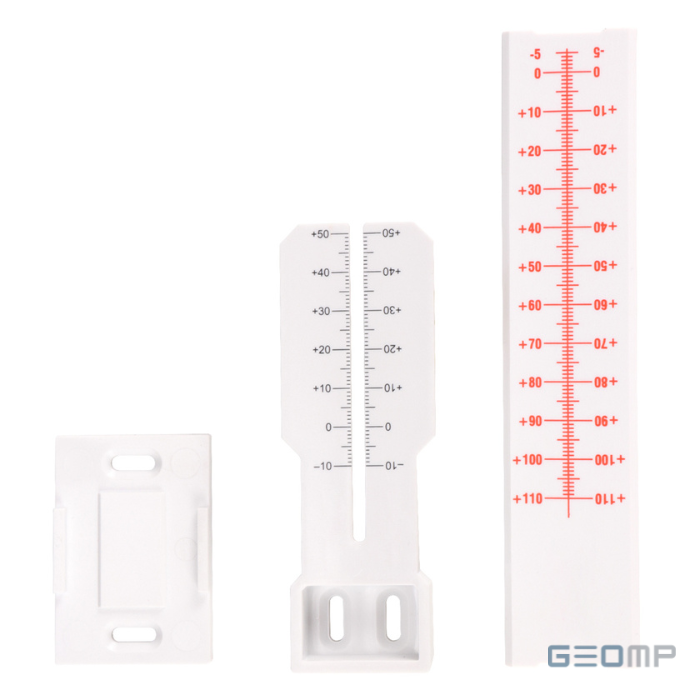

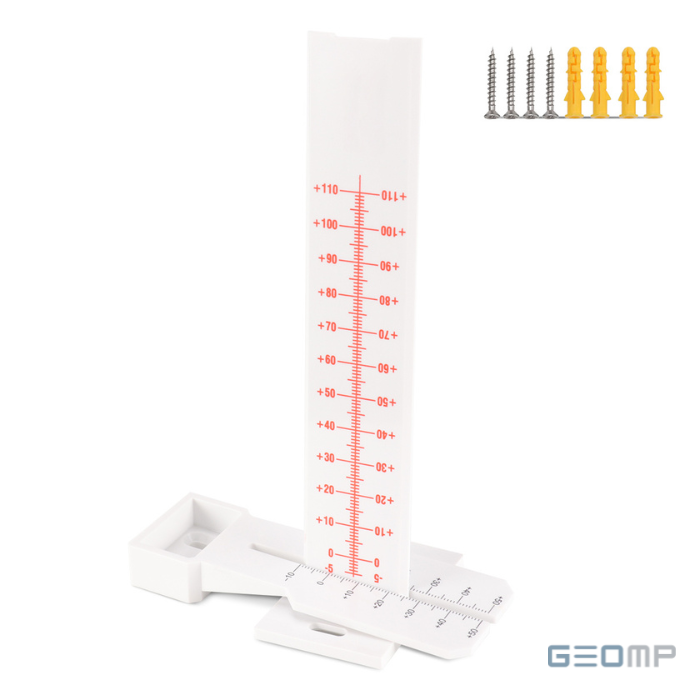

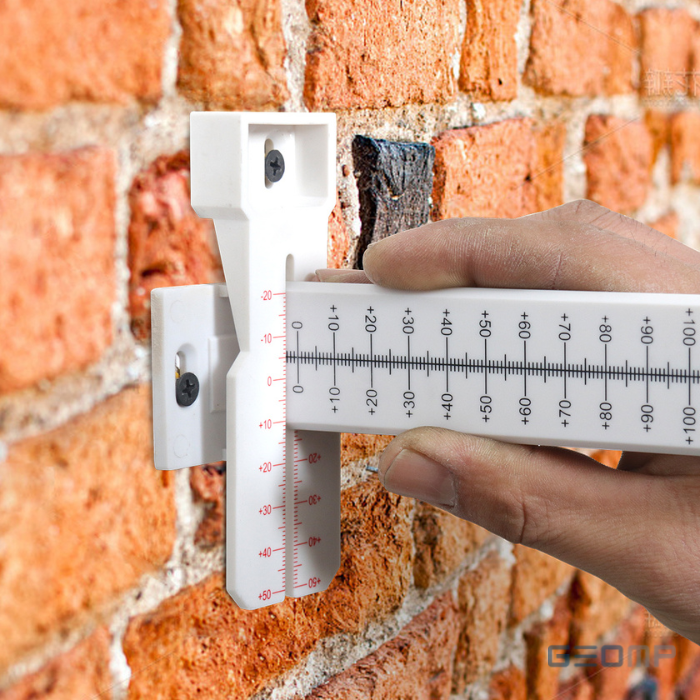

Dvi pagrindo dalys tvirtinamos abiejose įtrūkimo pusėse pagal modelio montavimo instrukciją. Matavimo metu naudojama įstatoma graduota liniuotė, leidžianti nuskaityti santykinę dalių padėtį. Baigus matuoti, liniuotė išimama – ji nepaliekama nuolat pritvirtinta taip, kaip pavaizduota pagrindinėje produkto nuotraukoje.

Užrašomi pradiniai rodmenys ir data. Vėliau, neperstatant pritvirtintų dalių, rodmenys lyginami su pradiniais. Rodmenų skirtumai parodo judėjimą nuo stebėjimo pradžios, bet savaime nenustato įtrūkimo priežasties ar konstrukcijos saugumo.

Prieinamumas: užsakoma prekė. Dėl tiekimo termino susisiekite su GeoMP.
