Standartinis Tell-Tale įtrūkimų stebėjimo indikatorius – plokštuminiams paviršiams

Aprašymas

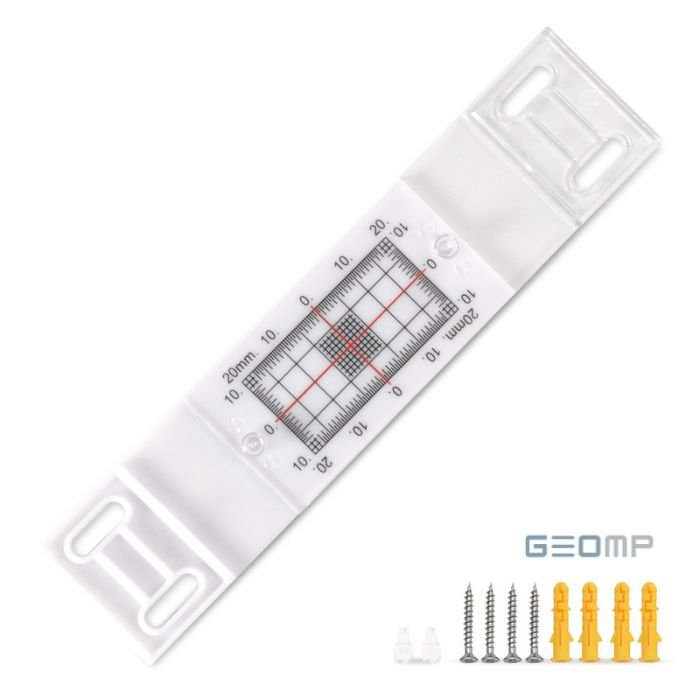

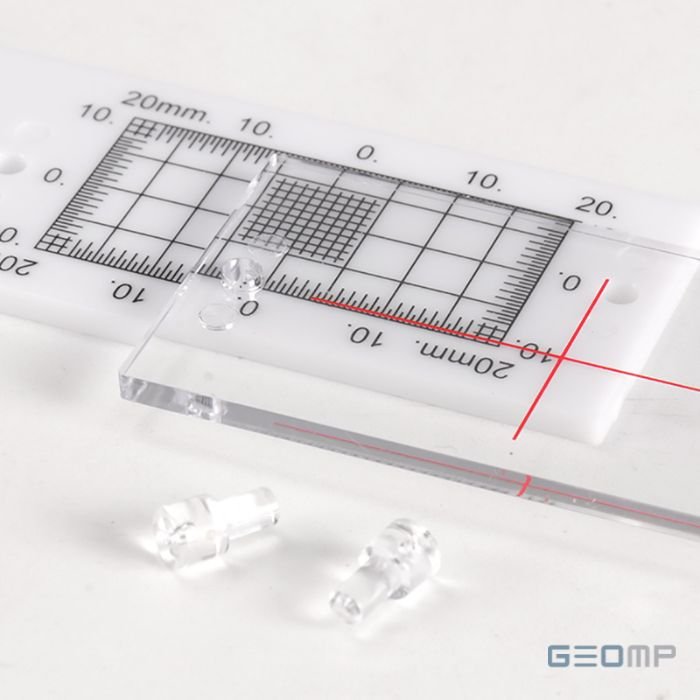

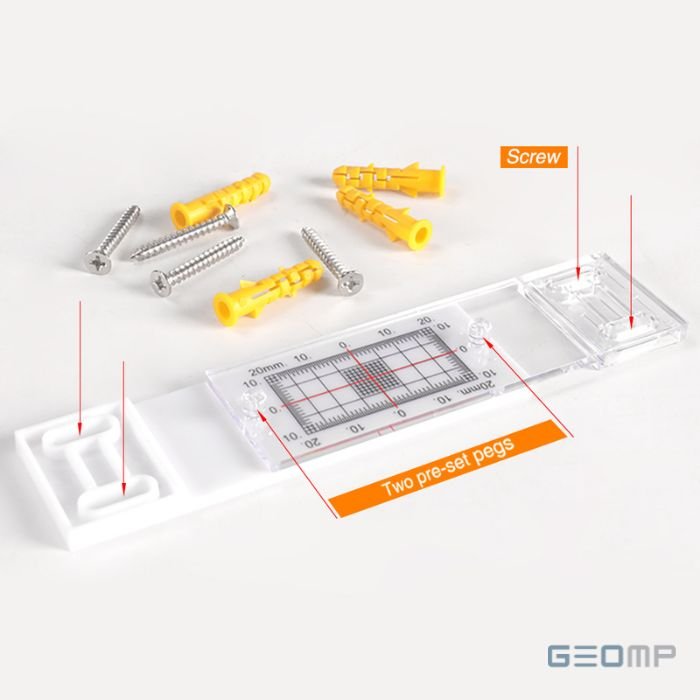

Standartinis Tell-Tale plokštuminis įtrūkimų stebėjimo indikatorius skirtas stebėti, kaip laikui bėgant juda įtrūkimo pusės sienose, mūre, betone ir kituose plokščiuose konstrukcijų paviršiuose. Dvi persidengiančios plokštelės, dviejų ašių skalė ir kryžminis žymeklis leidžia periodiškai nuskaityti santykinį poslinkį.

Kokiems įtrūkimams skirtas?

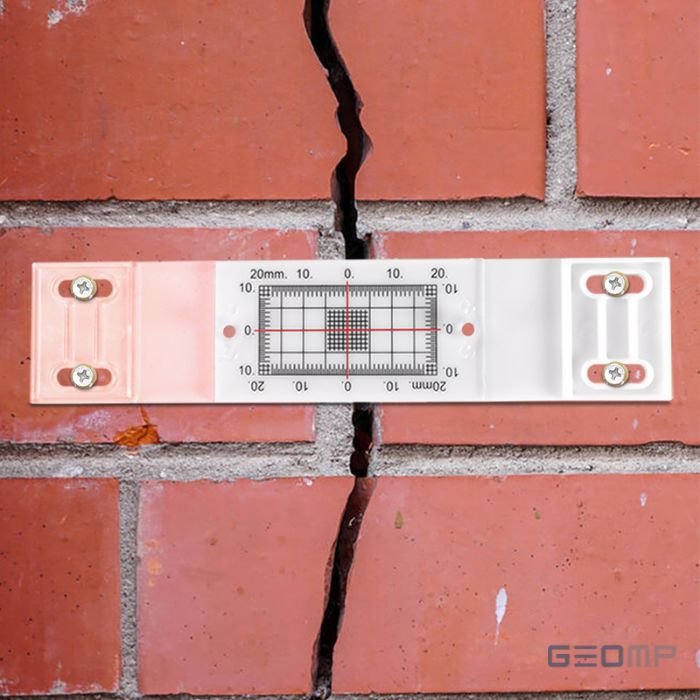

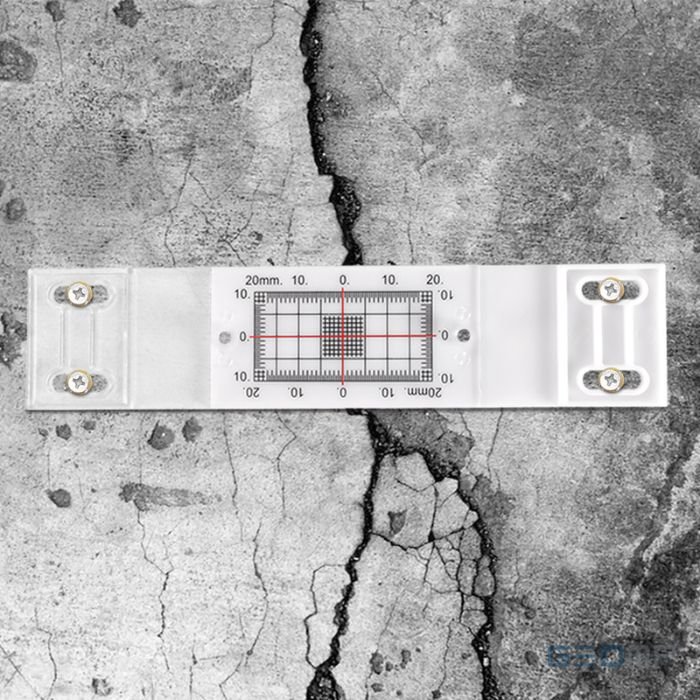

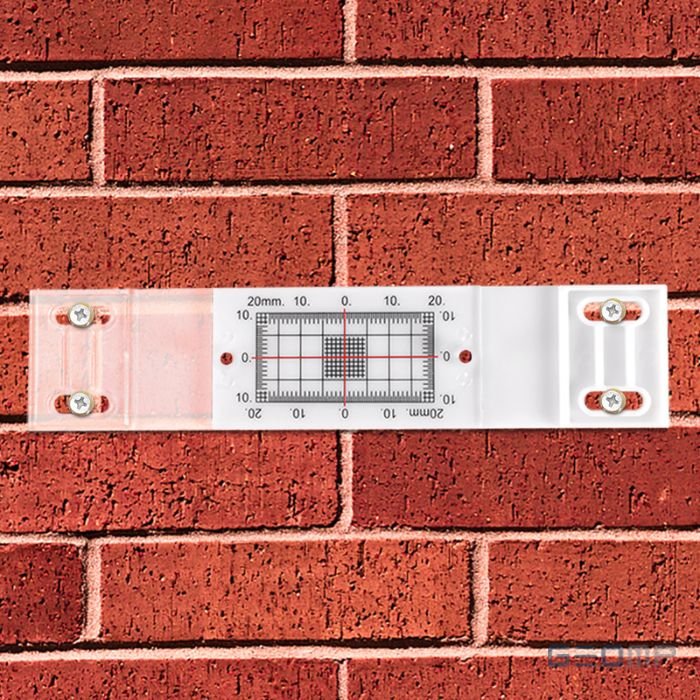

Tinka vertikaliems, horizontaliems ir įstrižiems įtrūkimams, kai abi indikatoriaus dalis galima pritvirtinti prie to paties plokščio paviršiaus skirtingose įtrūkimo pusėse. Indikatorius montuojamas skersai įtrūkimo; jo nereikia rinktis vien pagal tai, ar įtrūkimas vertikalus, ar horizontalus.

Kokį judėjimą galima stebėti?

• Įtrūkimo atsivėrimą arba užsidarymą.
• Įtrūkimo pusių santykinį poslinkį išilgai įtrūkimo.
• Judėjimą dviem kryptimis paviršiaus plokštumoje.

Horizontalios ir vertikalios skalės ašies padėtis priklauso nuo to, kaip indikatorius sumontuotas. „Standartinis Tell-Tale“ yra modelio versija, o ne žymėjimas, skirtas tik vienos krypties įtrūkimams.

Stebėjimas ir naudojimo ribos

Sumontavus pagal konkretaus modelio instrukciją, fiksuojama data ir pradiniai abiejų ašių rodmenys. Kartotiniai rodmenys lyginami su pradiniais, indikatoriaus neperstatant. Taip nustatomas įtrūkimo judėjimas nuo stebėjimo pradžios, o ne pradinis jo plotis.

Svarbu: šis modelis nematuoja poslinkio statmenai stebimam paviršiui, pavyzdžiui, susidariusios pakopos aukščio. Kampams ir skirtingų plokštumų sandūroms rinkitės kampinį indikatorių. Surinkti rodmenys nepakeičia konstrukcijos būklės vertinimo.
