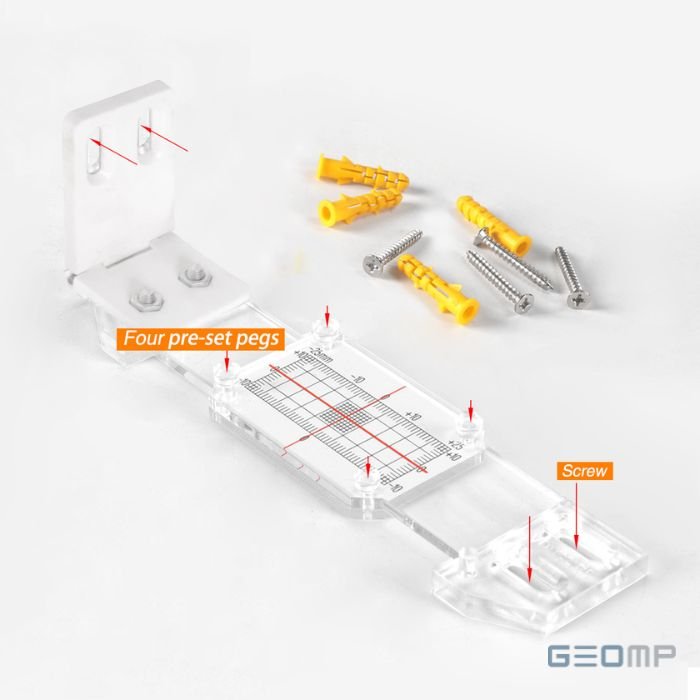

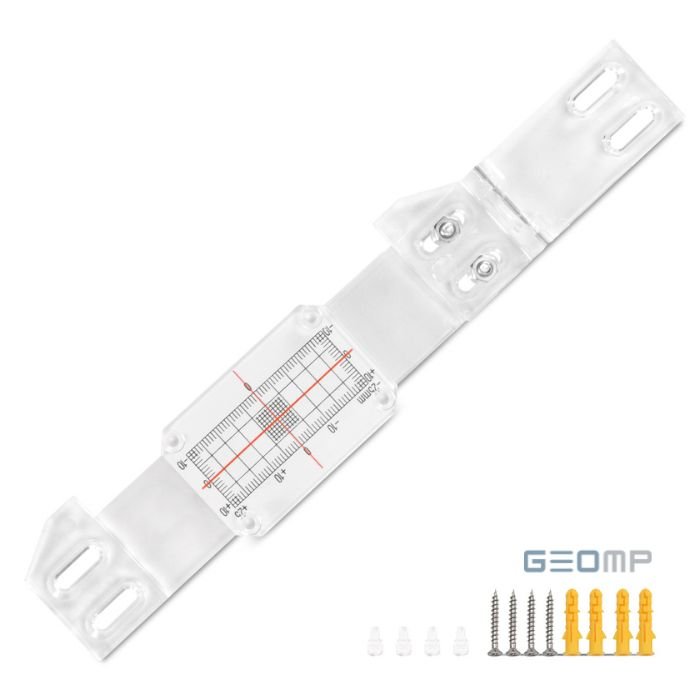

Kampinis Plus Tell-Tale įtrūkimų stebėjimo indikatorius

Aprašymas

Kampinis Plus Tell-Tale įtrūkimų ir sandūrų stebėjimo indikatorius skirtas stebėti konstrukcijų tarpusavio judėjimą kampuose ir sandūrose, kur plokštuminio indikatoriaus negalima tinkamai pritvirtinti vienoje plokštumoje.

Kur naudojamas?

Naudojamas įtrūkimams ir atsiskyrimui sienų kampuose, sienų sandūrose bei konstrukcijų susikirtimo vietose stebėti. Galimi montavimo pavyzdžiai – siena–siena, siena–grindys arba siena–lubos, kai pasirinktas tvirtinimas ir kampinės dalies padėtis tinka konkrečiai sandūrai.

Kokį judėjimą galima stebėti?

• Sandūros atsivėrimą arba užsidarymą.
• Santykinį konstrukcijų poslinkį pagal indikatoriaus matavimo ašis.
• Judėjimo pokyčius laikui bėgant, lyginant kartotinius rodmenis.

Matavimo kryptys priklauso nuo montavimo padėties ir stebimos sandūros geometrijos. Dviejų ašių skalė parodo judėjimą indikatoriaus matavimo plokštumoje; vienas indikatorius savaime nėra visų trijų erdvinių poslinkio komponenčių matavimo sistema.

Kuo skiriasi nuo plokštuminio modelio?

Plokštuminiai indikatoriai montuojami skersai įtrūkimo tame pačiame lygiame paviršiuje. Kampinis modelis pritaikytas tvirtinti prie kampą sudarančių paviršių. Žodis „kampinis“ apibūdina montavimo vietą, o ne įstrižą įtrūkimo kryptį.

Stebėjimo principas

Indikatoriaus dalys tvirtinamos prie stebimų konstrukcijų pagal konkretaus modelio instrukciją. Užrašoma data ir pradiniai rodmenys; vėliau jie palyginami indikatoriaus neperstatant. Prieš montuojant būtina parinkti stebimam judėjimui tinkamą matavimo kryptį. Rodmenys naudojami pokyčiams dokumentuoti ir nepakeičia konstrukcijos būklės vertinimo.
