Standartinis įtrūkimų stebėjimo indikatorius – plokštuminiams paviršiams

Aprašymas

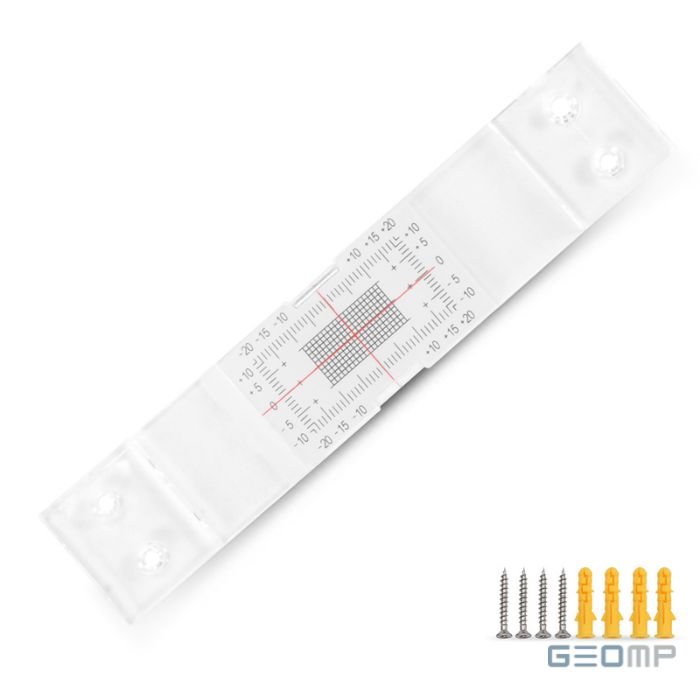

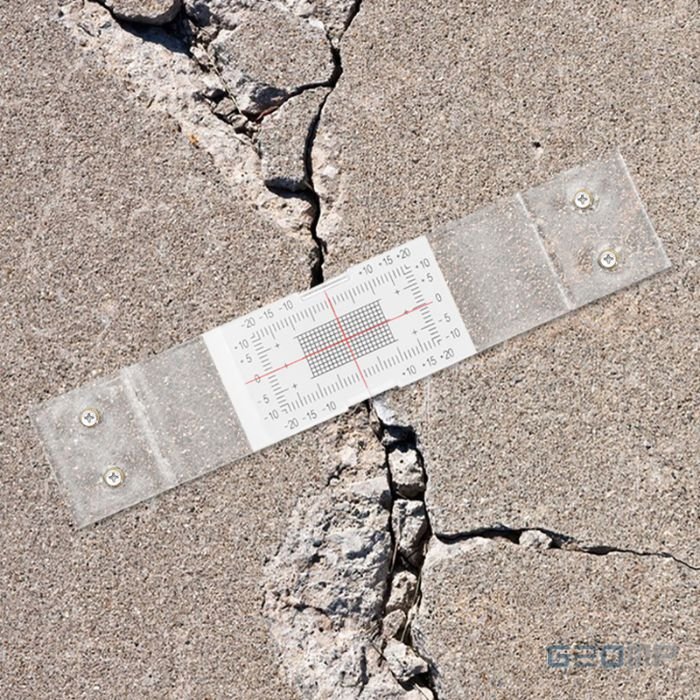

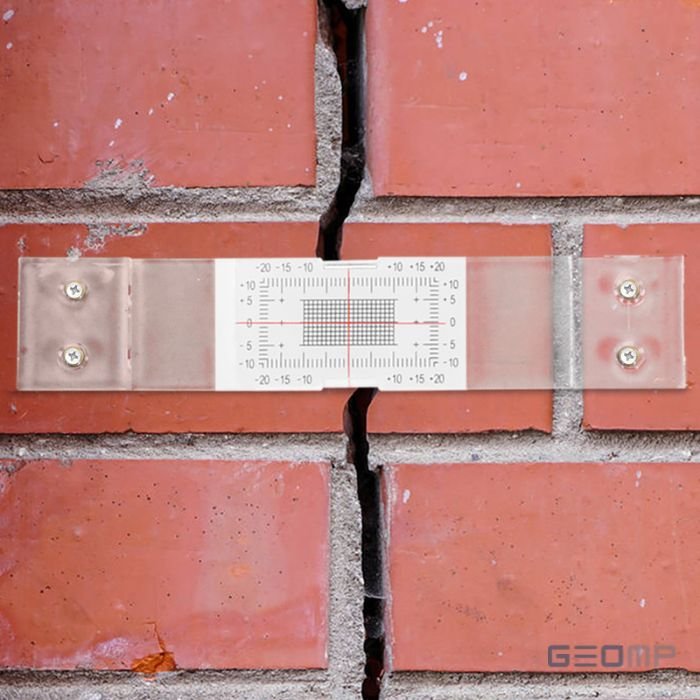

Standartinis plokštuminis įtrūkimų stebėjimo indikatorius skirtas periodiškai stebėti sienų, mūro, betono ir kitų konstrukcijų įtrūkimų judėjimą. Jis montuojamas skersai įtrūkimo, po vieną indikatoriaus dalį pritvirtinant abiejose jo pusėse.

Kokiems įtrūkimams skirtas?

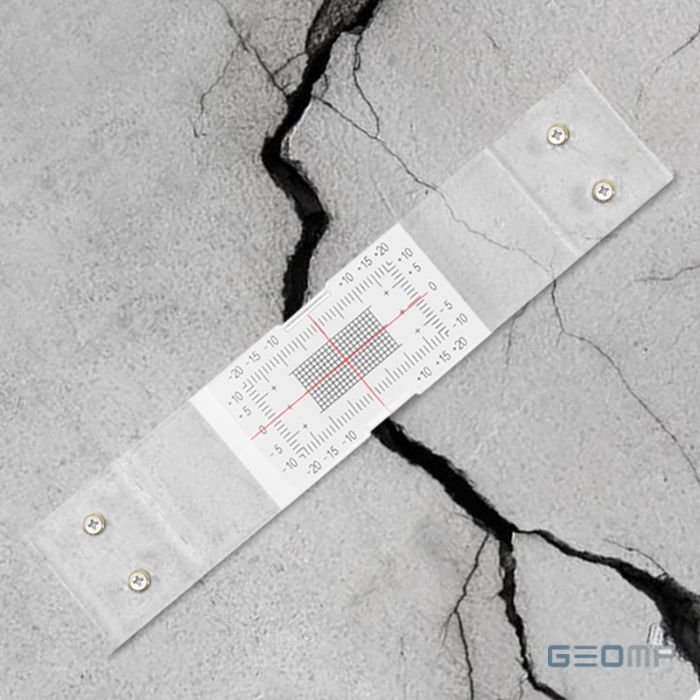

Tinka vertikaliems, horizontaliems ir įstrižiems įtrūkimams plokščiame paviršiuje. Įtrūkimo kryptis nenulemia atskiro indikatoriaus tipo – svarbu tinkamai parinkti jo montavimo padėtį ir užtikrinti tvirtą pagrindą abiejose įtrūkimo pusėse.

Kokį judėjimą galima stebėti?

• Įtrūkimo atsivėrimą arba užsidarymą.
• Santykinį abiejų įtrūkimo pusių poslinkį išilgai įtrūkimo.
• Judėjimo pokyčius dviem kryptimis indikatoriaus skalės plokštumoje.

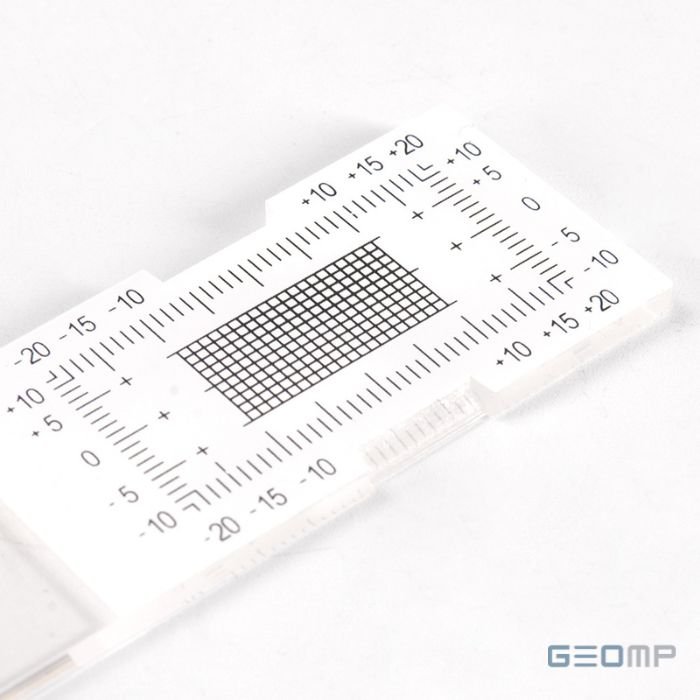

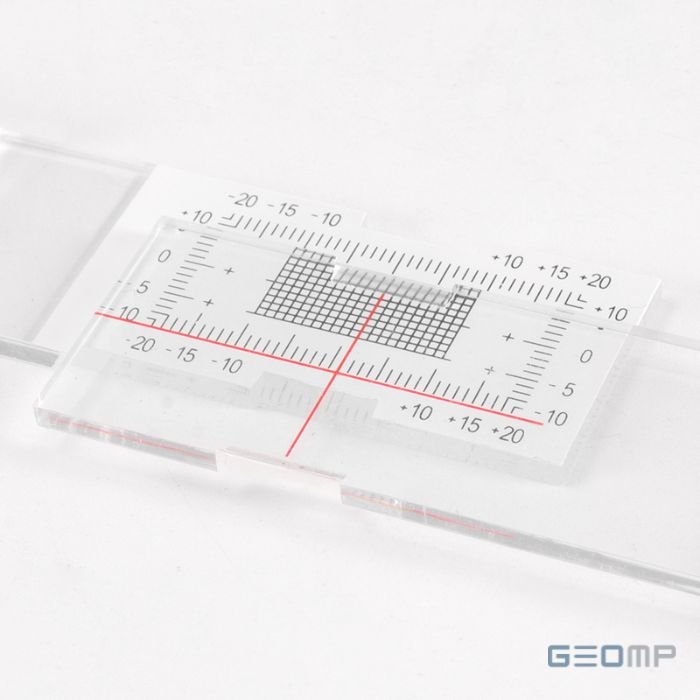

Dvi persidengiančios plokštelės, matavimo skalė ir kryžminis žymeklis leidžia palyginti rodmenis skirtingomis datomis. Skalės ašių kryptys priklauso nuo sumontavimo padėties: pasukus indikatorių, pasisuka ir jo matavimo ašys.

Stebėjimo principas

Sumontavus pagal konkretaus modelio instrukciją, užrašoma data ir pradiniai abiejų ašių rodmenys. Per kitus patikrinimus rodmenys lyginami su pradiniais, indikatoriaus neperstatant. Taip fiksuojamas judėjimas nuo stebėjimo pradžios, o ne savaime nustatomas pradinis įtrūkimo plotis.

Svarbu: šis plokštuminis indikatorius nėra skirtas poslinkiui statmenai paviršiui, kai tarp įtrūkimo pusių susidaro pakopa, matuoti. Kampams ir skirtingose plokštumose esančių konstrukcijų sandūroms rinkitės kampinį modelį. Indikatoriaus rodmenys yra stebėsenos duomenys, o ne savarankiška išvada apie konstrukcijos saugumą.
