Aprašymas

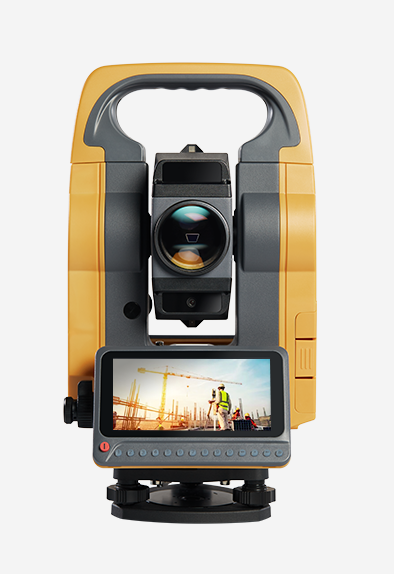

Android tacheometras Hi-Target HTS-720 žymi esminį technologinį šuolį geodezinių matavimų rinkoje, integruodamas išmaniojo įrenginio našumą į klasikinį optinį instrumentą. Tai nėra tiesiog dar vienas elektroninis teodolitas su tolimačiu – tai atvira platforma, skirta sudėtingų inžinerinių uždavinių sprendimui realiuoju laiku, eliminuojant būtinybę nuolat konvertuoti duomenis biure. Prietaisas sukurtas inžinieriams, dirbantiems su didelės apimties CAD brėžiniais kelių, tiltų ir tunelių statyboje.

Inžinerinė architektūra ir našumas

Prietaiso branduolį sudaro „Qualcomm“ aštuonių branduolių (octa-core) procesorius, veikiantis 1.8 GHz dažniu². Skirtingai nuo senosios kartos tacheometrų su uždarais Windows CE branduoliais, ši architektūra užtikrina sklandų darbą su dideliais vektoriniais failais. Sistema naudoja 2 GB RAM ir 16 GB vidinę atmintį, kas leidžia saugoti mažiausiai 96 000 taškų duomenų bazę³. Android tacheometras veikia su Android 9.0 operacine sistema⁴, todėl vartotojo sąsaja yra intuityvi, o duomenų apsikeitimas per „Wi-Fi“, „Bluetooth“ ar 4G (per telefoną) vyksta be papildomų tvarkyklių.

EDM modulis ir beprizmiai matavimai

HTS-720 integruotas EDM (Electronic Distance Measurement) modulis užtikrina stabilų signalo grįžtamumą net ir esant sudėtingam paviršiaus atspindžiui.

• Beprizmis režimas: Matavimai atliekami iki 1000 m atstumu , naudojant „Kodak white board“ (90% atspindžio) standartą.

• Tikslumas: Prizminiame režime pasiekiamas 2mm + 2ppm tikslumas, o matavimo laikas sekimo (tracking) režimu siekia vos 0.3 sekundės.

• Lazeris: Naudojamas 635 nm bangos ilgio lazeris (Class 2), kurio dėmės dydis ir koaksialumas leidžia tiksliai nusitaikyti į kampus ar briaunas.



Vizualinis nužymėjimas ir CAD integracija

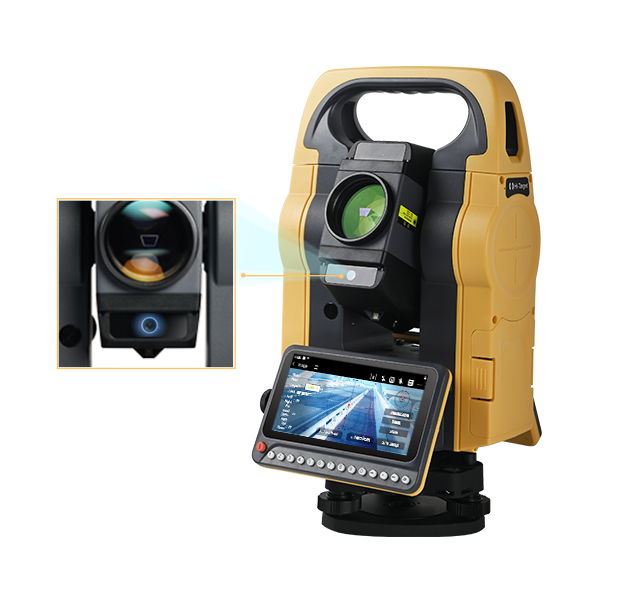

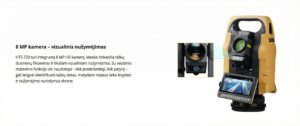

Viena pagrindinių HTS-720 inovacijų – integruota 8 MP kamera, kuri iš esmės keičia nužymėjimo procesą. Android tacheometras naudoja papildytos realybės (AR) principus vizualiniam nužymėjimui (Visual Stakeout).

• Image Guidance: Ekrane matomas realus vaizdas su uždėtais projektiniais taškais, todėl operatoriui nereikia nuolat žiūrėti per teleskopą – tai sumažina akių nuovargį ir pagreitina taško paiešką.

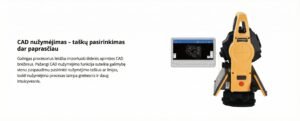

• CAD variklis: „High-performance CAD engine“ leidžia tiesiogiai importuoti DXF/DWG failus ir vienu paspaudimu pasirinkti taškus ar linijas nužymėjimui (millisecond-level dynamic response).

• Dokumentacija: Kamera leidžia fiksuoti taškų nuotraukas (Photo Notes) tiesiogiai lauko darbuose, kas yra kritiškai svarbu atliekant kadastrinius matavimus ar inventorizaciją¹³.

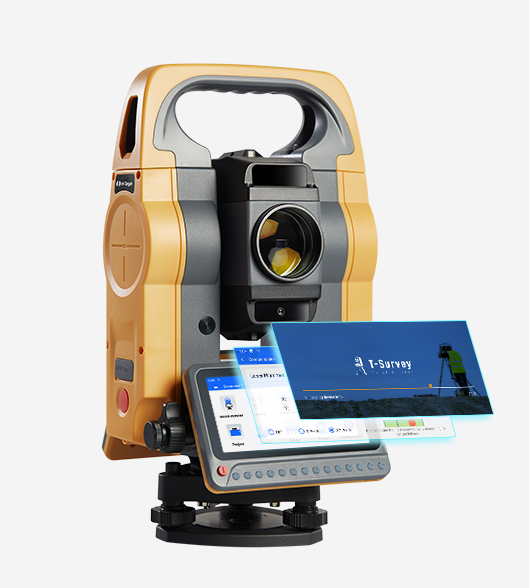

  T-Survey programinė įranga ir valdymas

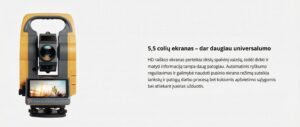

Prietaisas valdomas per 5.5 colio įstrižainės, didelės raiškos ($720 \times 1440$) liečiamą ekraną. Integruota „T-Survey“ programinė įranga yra specializuota inžineriniams uždaviniams:

• Palaiko sudėtingus kelių, tiltų ir tunelių projektavimo elementus.

• Turi automatinę prietaiso aukščio skaičiavimo funkciją, eliminuojančią matavimo ruletėmis klaidas.

• Grafinis elektroninis gulsčiukas su animuotomis instrukcijomis pagreitina prietaiso niveliavimą.



Techninės specifikacijos
